組電池とは
組電池とは、単電池をニッケル板で接続して各種形状に並べ、熱収縮チューブでパックしたものです。
稲電機では、ニーズに合わせて各種サイズ、容量の二カド及びニッケル水素バッテリーの集合加工をおこなっております。1個からでも製作いたしますので、お気軽にご相談ください。
おもな組電池の形状
組電池の代表的な4つの形状をご紹介します。お問い合わせ、お見積りをご検討される場合、以下の形状よりお決めください。それ以外の形状の組電池をご希望の場合は、別途ご相談ください。
 |
 |

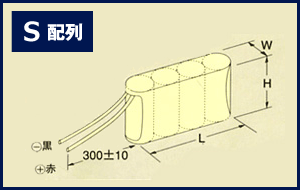

| S配列 リード線付き |
W配列 リード線付き |
 |
 |
| L配列 リード線付き |
E配列 リード線付き |
電池の種類について
弊社取り扱いの二カド及びニッケル水素セルのラインナップ。お客様のご希望に合わせて、機種を選定します。
Panasonic（旧SANYO） ニカドセル ラインナップ
| 使用用途 |
機種名 |
サイズ |
公称
電圧 |
定格容量 |
外径寸法 |
重量 |
備考 |
|
バックアップ用
|
KR-AAH |
AAサイズ（単3） |
1.2V |
700mAh |
φ14.5×48.9mm |
23g |
標準在庫 |
| 一般用 |
N-700AACL |
AAサイズ（単3） |
1.2V |
700mAh |
φ14.3×48.9mm |
23g |
標準在庫
|
| バックアップ用 |
KR-SCH(1.2) |
SCサイズ |
1.2V |
1200mAh |
φ22.9×43.0mm |
47g |
標準在庫 |
| 急速充電用 |
N-1300SCR |
SCサイズ |
1.2V |
1300mAh |
φ22.9×43.0mm |
51g |
標準在庫 |
| 急速充電用 |
NC-1900SCR |
SCサイズ |
1.2V |
1900mAh |
φ22.0×42.0mm |
52g |
標準在庫 |
| バックアップ用 |
KR-CH(2.0) |
Cサイズ（単2） |
1.2V |
2000mAh |
φ26.0×50.0mm |
72g |
標準在庫 |
| バックアップ用 |
KR-CH(2.5) |
Cサイズ（単2） |
1.2V |
2500mAh |
φ26.0×50.0mm |
75g |
標準在庫 |
| 急速充電用 |
N-3000CR |
Cサイズ（単2） |
1.2V |
3000mAh |
φ26.0×50.0mm |
84g |
標準在庫 |
| バックアップ用 |
KR-DHL |
Dサイズ（単1） |
1.2V |
4000mAh |
φ33.2×59.5mm |
146g |
標準在庫
|
| バックアップ用 |
KR-FH |
Fサイズ |
1.2V |
7000mAh |
φ33.2×91.0mm |
224g |
|
| バックアップ用 |
KR-MH |
Mサイズ |
1.2V |
10000mAh |
φ43.1×91.0mm |
395g |
標準在庫 |
|
Cyber-Power ニカドセル ラインナップ
| 使用用途 |
機種名 |
サイズ |
公称
電圧 |
定格容量 |
外径寸法 |
重量 |
備考 |
| 一般用 |
CYK-44AAA300 |
AAAサイズ（単4） |
1.2V |
300mAh |
φ10.5×43.9mm |
8.5g |
標準在庫 |
| 一般用 |
CYK-28AA400 |
2/3AAサイズ（単3） |
1.2V |
400mAh |
φ14.5×28.3mm |
11.0g |
標準在庫 |
| 一般用 |
CYK-28A600 |
1/2Aサイズ |
1.2V |
600mAh |
φ17.0×27.8mm |
15.2g |
標準在庫 |
| 一般用 |
CYK-48AA1000 |
AAサイズ（単3） |
1.2V |
1000mAh |
φ14.5×48.1mm |
20.7g |
標準在庫 |
| バックアップ用 |
CYK-60D4500H |
Dサイズ（単1） |
1.2V |
4500mAh |
φ32.1×59.2mm |
124g |
標準在庫 |
|
WELL LINK ニカドセル ラインナップ
| 使用用途 |
機種名 |
サイズ |
公称
電圧 |
定格容量 |
外径寸法 |
重量 |
備考 |
| 一般用 |
N300AAK |
2/3AAサイズ |
1.2V |
300mAh |
φ14.1×28.5mm |
10g |
|
| 一般用 |
N1000AA
|
AAサイズ（単3） |
1.2V |
1000mAh |
φ14.1×48.8mm |
21g |
|
| 一般用 |
N8000F |
Fサイズ
|
1.2V |
8000mAh |
φ32.2×88.5mm |
183g |
標準在庫 |
| バックアップ用 |
N4000D(HT) |
Dサイズ（単1） |
1.2V |
4000mAh |
φ32.2×60mm |
130g |
|
| 一般用 |
N5000D |
Dサイズ（単1） |
1.2V |
5000mAh |
φ32.2×61.2mm |
126g |
|
|
※その他各機種、50～100/Lotにてカスタム対応可。
FDK ニッケル水素セル ラインナップ
| 使用用途 |
機種名 |
サイズ |
公称
電圧 |
定格容量 |
外径寸法 |
重量 |
備考 |
| 一般用 |
HR-3UTG |
AAサイズ |
1.2V |
1900mAh |
φ14.35×50.4mm |
27g |
標準在庫 |
|
※その他各機種、50～100/Lotにてカスタム対応可。
GP（海外） ニッケル水素セル ラインナップ
| 使用用途 |
機種名 |
サイズ |
公称
電圧 |
定格容量 |
外径寸法 |
重量 |
備考 |
| 一般用 |
GP180AAH |
AAサイズ |
1.2V |
1800mAh |
φ14.5×49.2mm |
28g |
標準在庫 |
| 一般用 |
GP200AAH |
AAサイズ |
1.2V |
2000mAh |
φ14.5×49.5mm |
28.8g |
標準在庫 |
| 一般用 |
GP65AAAH |
AAAサイズ |
1.2V |
650mAh |
φ10.5×43.7mm |
13g |
標準在庫 |
| 一般用 |
GP330SCH |
SCサイズ |
1.2V |
3300mAh |
φ23×43.5mm |
62g |
標準在庫 |
| 一般用 |
GP450LAH |
LAサイズ |
1.2V |
4300mAh |
φ18.3×67mm |
63g |
標準在庫 |
|
※その他各機種、50～100/Lotにてカスタム対応可。
保護部品について
お客様のご要望に合わせて、サーモスタット（サーマルプロテクタ）、ポリスイッチ、サーミスタ等の追加仕様も可能です。保護部品の種類・機種・数量によって納期や最少ロット等が変わりますのでご相談下さい。
リード線および端子について
お客様のご要望に合わせて、リード線タイプ、またはタブ端子タイプをお選びいただけます。
リード線標準仕様
| 電池（セル）サイズ |
リード線 |
配線色 |
標準リード線長 |
| AAAサイズ |
AWG24 |
＋（赤）、－（黒） |
300mm |
| AAサイズ |
AWG22 |
＋（赤）、－（黒） |
300mm |
| SC～Cサイズ |
AWG20 |
＋（赤）、－（黒） |
300mm |
| D～Fサイズ |
AWG18 |
＋（赤）、－（黒） |
300mm |
| F～M |
AWG16 |
＋（赤）、－（黒） |
300mm | |
※リード線仕様にご指定がある場合は別途御相談ください。
タブ端子 標準仕様
 |
|
 |
|
 |
|
 |
| S配列タブ端子仕様 |
|
W配列タブ端子仕様 |
|
L配列タブ端子仕様 |
|
E配列タブ端子仕様 |
